网吧网络建设方案

1. 背景分析

随着万兆网络的发展,普通的千兆到桌面已经不能满足用户需求,特别是网吧行业用户,开设贵宾区,让用户尊享万兆带来的速度与激情,体验上网、游戏飞一般感觉!kingnet通过市场调研,以及需求分析,针对网吧需求,推出了一套性价比高的“万兆到桌面”的k8凯发的解决方案。通过双万兆汇聚到无盘服务器,20g带宽,大大提升无盘客户机到无盘服务器之间的通道。普通区客户机通过万兆上联交换机连接服务器,贵宾区客户机则采用万兆光纤接入到万兆核心交换机,实现万兆到桌面。

2. 需求分析

1、保障网络稳定性,避免游戏掉线、上网卡顿等现象

2、保障网络高安全,防止病毒传播、网络攻击,保障网络正常运行

3、保障网络易管理性,能监控设备网速,能简单有效地管理各种网吧设备

3、保障网络流畅性,划分区域,可以让网吧划分贵宾区跟普通区

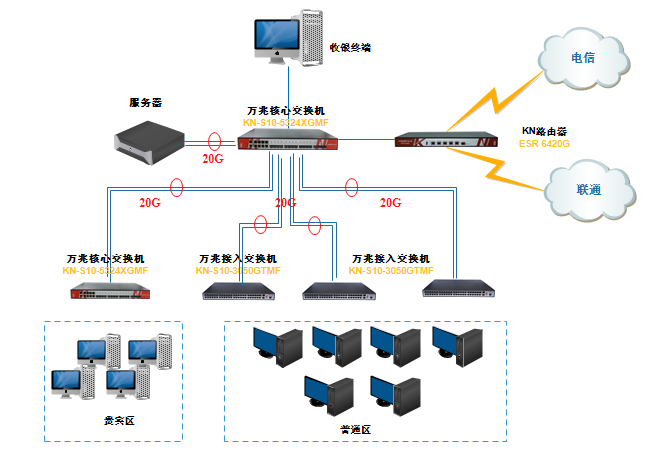

3. 组网设计

4.方案特点

主流星型拓扑

网络架构简单,网络层次清晰,技术简单,易于网络组建、维护管理。

 无盘利用率高

核心交换机到无盘服务器使用万兆连接,链路带宽可达20g,打开无盘服务器网络瓶颈,提高无盘服务器的利用率。

l 链路汇聚备份

核心交换与分支交换之间采用链路汇聚技术,提升网络带宽,网络备份安全;

精准智能流控

新推出的智能流控模块,可快速精准识别网页视频、网络游戏、p2p下载等各类七层应用;基于应用层的限速,使限速更准确;实时根据应用需求灵活分配,让用户体验全新的智能流控。

5. 相关设备列表

名称型号描述
网关kn-mac800

●19寸铁壳,运营商级别路由器;

●1个wan口,1个lan口,3个wan/lan口(支持软件切换),1个千兆光口,1个conscle口;

●支持多wan口模式,防雷设计,集多wan智能路由器、ac管理器、认证服务器于一体;

●cpu d525,dram 2gb,flash 8gm,支持管理256个ap。适合承载500左右机器的企业、商场、展馆等场所;

●支持智能qos,网吧进程客户端,p2p管理功能,支持50条vpn隧道,支持usb存储,同时还支持web、pppoe认证、arp绑定上网,支持网络通告功能,及时通告小区各种信息配合云计费系统,将会为管理者带来很大的方便,是企业、网吧、小区客户最佳选品。

万兆核心交换机kn-s10-5324xgmf

●19英寸标准机架式,24口核心交换机;

●8个千兆自适应电口、15个万兆光口、1个千兆光口、1个console管理端口、1个mgmt管理口;

●支持ieee802.3ab/x/ae,支持32k mac地址表;最大支持4094个基于端口的vlan;

●提供dos、分布式拒绝服务、欺骗以及病毒等防御,背板带宽:320gbps;

●智能的配置管理、高性能的通信芯片、高品质的电源,为网吧提供快速稳定的网络k8凯发的解决方案

接入交换机kn-s10-3050gtmf

●19英寸标准机架式,48口万兆管理型交换机;

●48个千兆电口、2个万兆sfp 光口、1个console口;

●支持ieee802.3ab/z/ae,支持32k mac地址表,背板带宽:208gbps;

●支持基于端口的vlan;支持32组汇聚,每组最多支持8个端口;支持不同病毒防御和二层到四层的安全过滤;

●智能的配置管理、高性能的通信芯片、高品质的电源,为网吧提供快速稳定的网络k8凯发的解决方案。

管理、高性能的通信芯片、高品质的电源,为网吧提供快速稳定的网络k8凯发的解决方案。
