学校网络建设k8凯发的解决方案

1.背景分析

       2017年1月25日国家教育部办公厅印发了《2017年教育信息化工作要点》的通知,主要内容是基本实现具备条件的学校互联网全覆盖、网络教学环境全覆盖,接入带宽10m以上的学校比例达到70%,多媒体教室占普通教室比例达到80%,普通教室全部配备多媒体教学设备的学校比例达到60%,推动数字校园和智慧校园的建设。现如今学校互联网全覆盖已成为学校发展趋势。



2.需求分析

(1)网速和网络稳定性问题。
目前,无线校园网需保证每个用户上网速度快,不掉线,同时确保师生绿色上网,安全上网。

2)信号无死角,不产生干扰。
在设计过程中,需要考虑不同教学环境的差异度,确保无线网络畅通。

3)无线校园网要支持各类终端。
随着带有移动功能的无线设备数量的增加,在无线校园网络设计过程中需充分考虑到笔记本、各类手机、ipad等移动终端的顺利接入。

4)设备类型众多,管理和维护难。
对于校园无线网管理者而言,在设计无线校园网过程中需充分考虑设备维护管理的便利。比如说设备的统一在线管理。

5)网络规模(2000-4000人)。

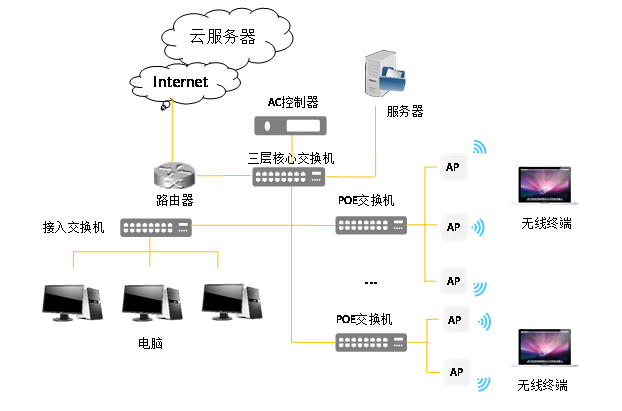

3.  组网设计

4. 方案特点

设备场景化无线部署,提供最优的无线效果;

支持实名制认证,访客临时认证,保证接入安全;

支持多种行为管理,保证教师、学生绿色上网;

支持在线云管理,ac统一管理,设备维护方便;

性价比高,节约设备和人力成本。

5. 相关设备列表

名称

型号

描述

网关

kn-mac2000

●19寸铁壳,万兆运营商级别路由器;

●四核高性能网络处理器,主频高达2.6ghz,4g内存,带机量2000台左右;

●内置电源,固态电容,防雷设计,支持1614400个链接数,ap承载量为512个,采用动态只能带宽管理功能,只要设置好实际带宽,就可以轻松解决bt、迅雷、电驴、qq直播等p2p占用带宽问题;

●支持智能qos,支持200条vpn隧道,支持usb存储,同时还支持web、pppoe认证、arp绑定上网,支持网络通告功能,及时通告小区各种信息配合云计费系统;

●支持智慧wifi营销系统,可自定义wifi认证页面,将会为管理者带来很大的方便,是企业、小区客户最佳选品。

核心交换机

kn-s10-5324xgmf

●19英寸标准机架式,24口核心交换机;

●8个千兆自适应电口、15个万兆光口、1个千兆光口、1个console管理端口、1个mgmt管理口;

●支持ieee802.3ab/x/ae,支持32k mac地址表;最大支持4094个基于端口的vlan;

●提供dos、分布式拒绝服务、欺骗以及病毒等防御,背板带宽:320gbps;

●智能的配置管理、高性能的通信芯片、高品质的电源,为网吧提供快速稳定的网络k8凯发的解决方案

核心交换机

kn-s10-3050gtmf

●19英寸标准机架式,48口万兆管理型交换机;

●48个千兆电口、2个万兆sfp 光口、1个console口;

●支持ieee802.3ab/z/ae,支持32k mac地址表,背板带宽:208gbps;

●支持基于端口的vlan;支持32组汇聚,每组最多支持8个端口;支持不同病毒防御和二层到四层的安全过滤;

●智能的配置管理、高性能的通信芯片、高品质的电源,为网吧提供快速稳定的网络k8凯发的解决方案。

poe交换机

kn-s1128fpe

●19英寸标准机架式,28口百/千兆poe供电交换机

●24个百兆电口(poe供电) 2个上联千兆电口 2个上联千兆光口

●支持ieee802.3af/ieee802.3at,单端口供电最高30w;

●智能功率管理,端口智能启动,poe max检测

●传输距离一键切换,最远可传输250m,vlan隔离,抑制网络风暴

●背板带宽:12.8gbps,整机最大poe供电功率400w

无线ap

kn-wm100ch

●高通方案,大功率吸顶ap,2.4g 300m;

●2个*10/100m rj45端口;

●内置全向天线;

●外壳防火材料:168mm*168mm*46mm;

●功率最大500mw(软件可调),支持标准poe及12v 1a dc供电;

●支持云平台认证,营销及ac统一管理;

●接入用户30-40。

无线ap

kn-wm750h

●高通方案,大功率双频吸顶ap,2.4g/5.8g 750m;

●2个*10/100m rj45端口;

●内置高增益天线;

●外壳防火材料:172mm*172mm*50mm;

●功率最大500mw(软件可调),支持标准poe及12v 1a dc供电;

●支持云平台认证,营销及ac统一管理;

●接入用户50-70;
